상세 정보 |
|||
재료: | 텅스텐 미세 기계 가공 엔드밀 | 상품 이름: | HRC65 2 플루트 볼 코 극소 끝 연삭 |
---|---|---|---|
모델: | D0.15-D0.9 마이크로디아미터 프레이즈반용 커터 | 제조 공정에 있는 제품: | 스테인레스 강 / 강철 / 무쇠 |
용법: | 제분기 | 코팅: | 나노 블루 |
HRC: | HRC65 | 특징: | 고속 절삭 |
애플리케이션: | 분쇄 | 패키지: | 1 PC / 박스 |
하이 라이트: | HRC65 볼 코 단부 제분소,미세 기계 가공 볼 코 단부 제분소,극소 지름 2 플루트 끝 연삭 |
제품 설명

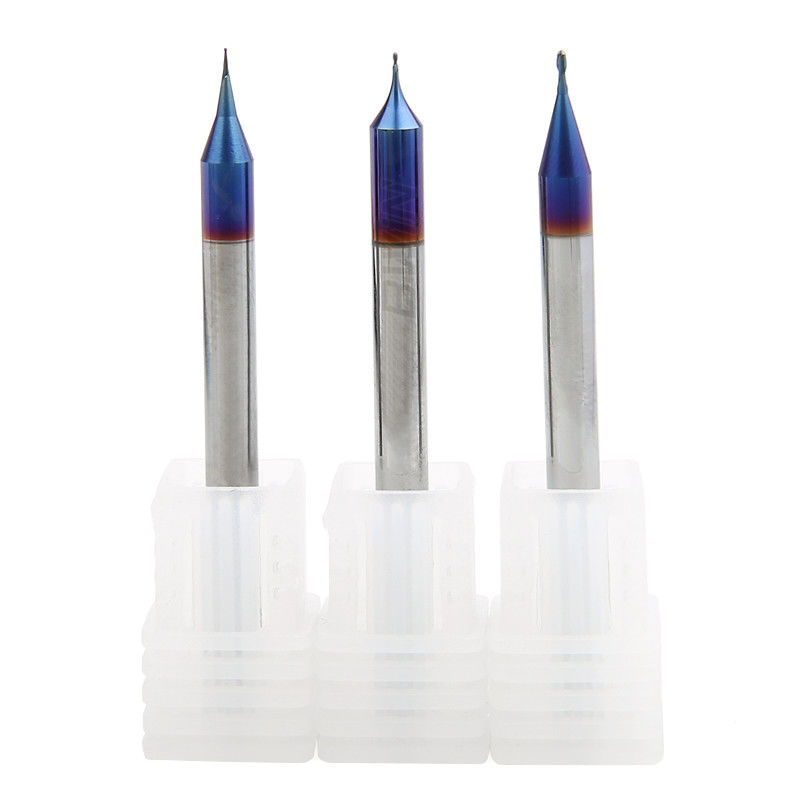

극소 지름 볼 엔드밀에 대한 빠른 구체적
- 독일로부터의 수입된 텅스텐 강철 철근
- 고급 품질 셜킨 코팅
- 35 '나사선 각 디자인
- 탱크 바닥 정확성 그라인딩 공정
- 큰 코어 직경 설계
- 핸들 챔퍼 디자인
극소 지름 볼 엔드밀에 대한 기술
HRC65 극소 직경 볼 밑날후라이스는 재료와 정밀 연마를 선택함으로써 만들어집니다. 그것은 극소 지름 프레이즈반용 커터의 외경 크기와 정확도를 보증하기 위해 앤카 공작 기계류와 독일 공정을 사용하여 제조됩니다. 동시에, 그것은 또한 높은 견고성과 좋은 마모 방지와 같은 우수한 특성을 가집니다. 그것은 65 도 섭씨 아래에 열처리 재료에 정밀 기계가공과 세미 정밀 기계가공을 수행할 수 있습니다 ; 파손, 감소된 도구 교체 시기, 향상 기계 툴 이동과 개선된 정백 효율을 도구화하는 덜 경향이 있는 유일한 나선날 각, 날카롭고 내마모성, 고속 절삭을 부수기 위해 수입된 1등급 정확성 공작 기계류를 채택하기 ; 수입된 패시베이션 장비. 매끄럽고 거친 부분에게 무료 절단을 확보하고, 프레이즈반용 커터의 서비스 수명을 연장하면서, 좋고 퉁명스러운 샌딩은 절단 공구의 부식 저항성과 마모 방지를 강화합니다.
분쇄는 OF 마이크로 지름 볼 엔드밀을 매개변수화합니다
HRC55 카바이드 극소 지름 사각 모서리 공장 |
공구장 | fz&v | |||||
개요 |
1 |
||||||
Long1 | 0.9 | ||||||
오버렝쓰 | 0.8 | ||||||
전문 | 0.6 | ||||||
타입 | 재료 |
힘 N/mm2
견고성 HRC |
냉각 | ||||
공기 |
건절삭 |
윤활 처리 유체 | |||||
P | PI |
P1.1 |
무료로 구조용 강철, 탄소 처리 강철과 냉각단강을 줄인 비 합금 구조용 강철 | <700> | √ | √ | √ |
P1.2 | 냉각단강 | <1200> | √ | √ | √ | ||
P2 | P2.1 | 합금 질화 강, 탄소 처리 강철과 냉각단강 | <900> | √ | √ | √ | |
P2.2 | 강철을 지닌 공구강, 스프링 강철과 고속도강 | <1400> | √ | √ | |||
P3 | P3.1 | 강철을 지닌 공구강, 스프링 강철과 고속도강 | <900> | √ | √ | √ | |
P3.2 | 강철을 지닌 공구강, 스프링 강철과 고속도강 | <1500> | √ | √ |
배열 | ||||||||||||
Vc (m/min) |
프즈 (밀리미터 / 이) | |||||||||||
지름 | ||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
112 | 0.01 | 0.018 | 0.026 | 0.034 | 0.041 | 0.048 | 0.06 | 0.069 | ||||
92 | 0.01 | 0.017 | 0.025 | 0.032 | 0.038 | 0.045 | 0.056 | 0.065 | ||||
100 | 0.01 | 0.018 | 0.026 | 0.034 | 0.041 | 0.048 | 0.06 | 0.069 | ||||
72 | 0.009 | 0.015 | 0.022 | 0.028 | 0.034 | 0.04 | 0.05 | 0.058 | ||||
64 | 0.01 | 0.018 | 0.025 | 0.032 | 0.039 | 0.045 | 0.057 | 0.066 | ||||
56 | 0.009 | 0.016 | 0.023 | 0.029 | 0.036 | 0.041 | 0.052 | 0.06 |
반칙 | ||||||||||||
Vc (m/min) |
프즈 (밀리미터 / 이) | |||||||||||
지름 | ||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
228 | 0.018 | 0.031 | 0.045 | 0.057 | 0.070 | 0.081 | 0.101 | 0.118 | ||||
208 | 0.017 | 0.029 | 0.042 | 0.054 | 0.065 | 0.071 | 0.095 | 0.11 | ||||
184 | 0.018 | 0.031 | 0.045 | 0.057 | 0.070 | 0.081 | 0.101 | 0.118 | ||||
144 | 0.015 | 0.026 | 0.037 | 0.048 | 0.058 | 0.068 | 0.085 | 0.098 | ||||
132 | 0.017 | 0.03 | 0.042 | 0.054 | 0.066 | 0.077 | 0.096 | 0.112 | ||||
112 | 0.015 | 0.027 | 0.039 | 0.05 | 0.060 | 0.07 | 0.088 | 0.102 |
마무리 | |||||||||||
Vc 분 M / |
프즈 (밀리미터 / 이) | ||||||||||
지름 | |||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
332 | 0.028 | 0.05 | 0.07 | 0.091 | 0.11 | 0.128 | 0.144 | 0.16 | 0.173 | 0.186 | |
272 | 0.026 | 0.046 | 0.066 | 0.085 | 0.103 | 0.12 | 0.135 | 0.15 | 0.162 | 0.173 | |
304 | 0.028 | 0.05 | 0.07 | 0.091 | 0.11 | 0.128 | 0.144 | 0.16 | 0.173 | 0.186 | |
212 | 0.023 | 0.041 | 0.059 | 0.076 | 0.092 | 0.107 | 0.121 | 0.134 | 0.145 | 0.155 | |
196 | 0.027 | 0.047 | 0.067 | 0.086 | 0.104 | 0.122 | 0.137 | 0.152 | 0.165 | 0.177 | |
168 | 0.024 | 0.043 | 0.061 | 0.079 | 0.095 | 0.111 | 0.125 | 0.139 | 0.150 | 0.161 |
- 만약 다음과 같은 카바이드 극소 지름 평평한 프레이즈반용 커터가 당신의 요구를 만족시킬 수 없으면, 우리가 OEM 주문 제작된 생산을 지원합니다. 인치 사이즈 밑날후라이스를 포함하여 0.2 밀리미터 내지 25 밀리미터의 지름, 50 밀리미터 내지 200 밀리미터, 4F, 5F, 6F, 8F의 전체 길이와 로고는 맞춤화될 수 있습니다. 당신의 필요에 따라 비표준 탄화물 엔드 밀을 선택하거나 특화하기 위해 우리에 연락하세요.
플루트 지름 | 홈 길이 | 정강이 Dia | 전체 길이 |
0.1 | 0.2 | 4 | 50 |
0.15 | 0.3 | 4 | 50 |
0.2 | 0.4 | 4 | 50 |
0.25 | 0.5 | 4 | 50 |
0.3 | 0.6 | 4 | 50 |
0.35 | 0.7 | 4 | 50 |
0.4 | 0.8 | 4 | 50 |
0.5 | 1 | 4 | 50 |
0.6 | 1.2 | 4 | 50 |
0.7 | 1.4 | 4 | 50 |
0.8 | 1.6 | 4 | 50 |
0.9 | 1.9 | 4 | 50 |
R0.1 | 0.4 | 4 | 50 |
R0.15 | 0.6 | 4 | 50 |
R0.2 | 0.8 | 4 | 50 |
R0.25 | 1 | 4 | 50 |
R0.3 | 1.2 | 4 | 50 |
R0.35 | 1.4 | 4 | 50 |
R0.4 | 1.6 | 4 | 50 |
R0.45 | 1.8 | 4 | 50 |
극소 직경 볼 엔드밀의 교육
1. 사용 고정밀과 높은 개시 장비와 정착물.
2. 공작 기계류와 제조 공정에 있는 제품의 설치 강성이 가난할 때, 진동과 비정상인 사운드는 발생할 수 있습니다,
이 시점에서 아래 표에서 속도와 공급속도는 연간이어 감소되어야 합니다.
3. 이용 공기 산소 냉각 처리 또는 MOL (최소 오일냉각).
4. 옆은 단지 저쪽으로 추진되고 연속한 방법에서 처리됩니다.
5. 비 드라이링 이미지 하에 절단 공구를 최대한 짧은 채로 유지하려고 하세요.
극소 직경 볼 엔드밀의 애플리케이션
철, 탄소강, 무쇠, 주형 강철, 합금 강, 공구강, 열처리강,와 용접 보수 철강을 포함하여 HRC55 극소 직경 스퀘어 커터의 사랑은 은반 위에는 HRC55 이내에 소재에 적합한 청동제 빛깔 나노 코팅으로 덮입니다
Q1. 제조 공정에 있는 제품을 중단하거나 빼낼 때 도구는 깨집니다
공급율과 커팅 깊이는 감소될 수 있고 사랑은 은반 위에 길이가 필요 길이의 최저치에 줄어들 수 있습니다.
Q2. 도구는 정상적 기계가공 동안 깨집니다
공급율과 커팅 깊이를 내리세요.
도구는 부동태화될 것입니다.
클램프 또는 스프링 콜렛을 대체하세요.
높은 최첨단 수와 도구는 칩 제거를 향상시키기 위해 낮은 최첨단 수와 도구를 변하고 칩 봉쇄를 방지합니다.
도구 온도를 감소시키기 위해 총을 (절삭유를 사용하여) 습식 밀링으로 건식 제분을 대체하고, 보텍스 튜브로 그것을 사용하고 도구 과열을 회피하세요.
만약 습식 분쇄액 공급 방향이 전면에서 비스듬한 후방 또는 가로지르는 상부로 변하면, 냉각제 흐름이 충분하여야 합니다.
Q3. 도구는 이송 방향이 변할 때 깨집니다
(1) 아크 간섭 (NC 기계 도구)을 사용하거나, 일시적으로 (일시적으로) 공급을 막으세요.
(2) 방향 변화 전후에 (감소) 공급을 감소시키세요.
(3) 클램프 또는 스프링 콜렛을 대체하세요.
Q4. 문제 : 블레이드 끝단 중단의 부분
수동 연마와 코너를 모따기하세요.
분쇄를 올리기 위해 정처없이 돌아다녀 기어를 저속으로 바꿔 넣으세요.
